Реферат: Электрический ток и его воздействие на человека

Реферат: Электрический ток и его воздействие на человека

Министерство образования Российской Федерации

Санкт-Петербургский Государственный

Инженерно-Экономический Университет

РЕФЕРАТ

Электрический ток и его воздействие на человека

Выполнил: студент группы 1331 I курса факультета общего менеджмента

Залиш А. П.

Руководитель: Виклов В. Н.

Санкт-Петербург

2004 Год 1. Действие электрического тока на организм человека При эксплуатации и ремонте электрического оборудования и сетей человек может оказаться в сфере действия электрического поля или непосредственном соприкосновении с находящимися под напряжением проводками электрического тока. В результате прохождения тока через человека может произойти нарушение его жизнедеятельных функций. Опасность поражения электрическим током усугубляется тем, что, во первых, ток не имеет внешних признаков и как правило человек без специальных приборов не может заблаговременно обнаружить грозящую ему опасность; во вторых, воздействия тока на человека в большинстве случаев приводит к серьезным нарушениям наиболее важных жизнедеятельных систем, таких как центральная нервная, сердечно-сосудистая и дыхательная, что увеличивает тяжесть поражения; в третьих, переменный ток способен вызвать интенсивные судороги мышц, приводящие к не отпускающему эффекту, при котором человек самостоятельно не может освободиться от воздействия тока; в четвертых, воздействие тока вызывает у человека резкую реакцию отдергивания, а в ряде случаев и потерю сознания, что при работе на высоте может привести к травмированию в результате падения. Электрический ток, проходя через тело человека, может оказывать биологическое, тепловое, механическое и химическое действия. Биологическое действие заключается в способности электрического тока раздражать и возбуждать живые ткани организма, тепловое – в способности вызывать ожоги тела, механическое – приводить к разрыву тканей, а химическое – к электролизу крови. Воздействие электрического тока на организм человека может явиться причиной электротравмы. Электротравма – это травма, вызванная воздействием электрического тока или электрической дуги. Условно электротравмы делят на местные и общие. При местных электротравмах возникает местное повреждение организма, выражающиеся в появлении электрических ожогов, электрических знаков, в металлизации кожи, механических повреждениях и электроофтальмии (воспаление наружных оболочек глаз). Общие электротравмы, или электрические удары, приводят к поражению всего организма, выражающемуся в нарушении или полном прекращении деятельности наиболее жизненно важных органов и систем – легких (дыхания), сердца (кровообращения). Характер воздействия электрического тока на человека и тяжесть поражения пострадавшего зависит от многих факторов. Оценивать опасность воздействия электрического тока на человека можно по ответным реакциям организма. С увеличением тока четко проявляются три качественно отличные ответные реакции. Это прежде всего ощущение, более судорожное сокращение мышц (неотпускание для переменного тока и болевой эффект постоянного) и, наконец, фибрилляция сердца. Электрические токи, вызывающие соответствующую ответную реакцию, подразделяют на ощутимые, неотпускающие и фибрилляционные. 2. Факторы, определяющте исход поражения электрическим током К факторам, влияющим на исход поражения электрическим током, относят: величину тока, величину напряжения, время действия, род и частоту тока, путь замыкания, сопротивление человека, окружающую среду, фактор внимания. 2.1. Величина тока По величине тока, токи подразделяются на: - неощущаемые (0,6 – 1,6мА); - ощущаемые (3мА); - отпускающие (6мА); - неотпускающие (10-15мА); - удушающие (25-50мА); - фибрилляционные (100-200мА); - тепловые воздействия (5А и выше). 2.2. Величина напряжения и 2.3. Время действия По ГОСТ 12.1.038-82 ССБТ «Предельно допустимые величины напряжений и токов. Электробезопасность». Факторы величины напряжения и время воздействия электрического тока, приведены в табл. 1. Таблица 1
Время действия, сек.ДлителДо 3010,50,20,1
Величина тока, мА.1650100250500
Величина напряжения, В.63650100250500
При кратковременном воздействии (0,1-0,5с) ток порядка 100мА не вызывает фибрилляции сердца. Если увеличить длительность воздействия до 1с, то этот же ток может привести к смертельному исходу. С уменьшением длительности воздействия значение допустимых для человека токов существенно увеличивается. При изменении времени воздействия от 1 до 0,1с допустимый ток возрастает в 16 раз. Кроме того, сокращение длительности воздействия электрического тока уменьшает опасность поражения человека исходя из некоторых особенностей работы сердца. Продолжительность одного периода кардиоцикла (рис. 2.1.) составляет 0075- 0,85с. Реферат: Электрический ток и его воздействие на человека В каждом кардиоцикле наблюдается период систолы, когда желудочки сердца сокращаются (пик QRS) и выталкивают кровь в артериальные сосуды. Фаза Т соответствует окончанию сокращения желудочков и они переходят в расслабленное состояние. В период диастола желудочки наполняются кровью. Фаза Р соответствует сокращению предсердий. Установлено, что сердце наиболее чувствительно к воздействию электрического тока во время фазы Т кардиоцикла. Для того чтобы возникла фибрилляция сердца, необходимо совпадение по времени воздействия тока с фазой Т, продолжительность которой 0,15-0,2с. С сокращением длительности воздействия электрического тока вероятность такового совпадения становится меньше, а следовательно, уменьшается опасность фибрилляции сердца. В случае несовпадения времени прохождения тока через человека с фазой Т токи, значительно превышающие пороговые значения, не вызовут фибрилляции сердца.
ЗначениеХарактер воздействия
тока, мАПеременный ток 50 ГцПостоянный ток
0,6—1,6Начало ощущения — слабый зуд, пощипывание кожи под электродамиНе ощущается
2—4Ощущение тока распространяется и на запястье руки, слегка сводит рукуНе ощущается
5—7Болевые ощущения усиливаются во всей кисти руки, сопровождаются судорогами; слабые боли ощущаются во всей руке, вплоть до предплечья. Руки, как правило, можно оторвать от электродовНачало ощущения. Впечатление нагрева кожи под электродом
8—10Сильные боли и судороги во всей руке, включая предплечье. Руки трудно, но в большинстве случаев еще можно оторвать от электродовУсиление ощущения нагрева
10—15Едва переносимые боли во всей руке. Во многих случаях руки невозможно оторвать от элек­тродов. С увеличением продол­жительности протекание тока боли усиливаютсяЕще большее усиление ощущения нагрева как под электродами, так и в прилегающих областях кожи
20—25Руки парализуются мгновенно, оторваться от электродов невозможно. Сильные боли, дыхание затрудненоЕще большее усиление ощущения нагрева кожи, возникновение ощущения внутреннего нагрева. Незначительные сокращения мышц рук
25—50Очень сильная боль в руках и груди. Дыхание крайне затруд­нено. При длительном токе может наступить паралич дыхания или ослабление деятельности сердца с потерей сознанияОщущение сильного нагрева, боли и судороги в руках. При отрыве рук от электродов возникают едва переносимые боли в результате судорожного сокращения мышц
50—80Дыхание парализуется через несколько секунд, нарушается работа сердца. При длительном протекании тока может наступить фибрилляция сердцаОщущение очень сильного по­верхностного и внутреннего нагрева, сильные боли во всей руке и в области груди. За­труднение дыхания. Руки не­возможно оторвать от электро­дов из-за сильных болей при нарушении контакта
100Фибрилляция сердца через 2-3 с; еще через несколько секунд — паралич сердцаПаралич дыхания при длитель­ном протекании тока
300То же действие за меньшее времяФибрилляция сердца через 2-3 с; еще через несколько секунд — паралич дыхания
более 5000Дыхание парализуется немедленно — через доли секунды. Фибрилляция сердца, как правило, не наступает; возможна временная остановка сердца в период протекания тока. При длительном протекании тока (несколько секунд) тяжелые ожоги, разру­шения тканей
2.4. Род и частота тока Постоянный и переменный токи оказывают различные воздействия на организм главным образом при напряжениях до 500 В. При таких напряжениях степень поражения постоянным током меньше, чем переменным той же величины. Считают, что напряжение 120 В постоянного тока при одинаковых условиях эквивалентно по опасности напряжению 40 В переменного тока промышленной частоты. При напряжении 500В и выше различий в воздействии постоянного и переменного токов практически не наблюдаются. Исследования показали, что самыми неблагоприятными для человека являются токи промышленной частоты (50Гц). При увеличении частоты (более 50Гц) значения неотпускающего тока возрастает. С уменьшением частоты (от 50Гц до 0) значения неотпускающего тока тоже возрастает и при частоте, равной нулю (постоянный ток – болевой эффект), они становятся больше примерно в три раза. Значения фибрилляционного тока при частотах 50-100Гц равны, с повышением частоты до 200Гц этот ток возрастает примерно в 2 раза, а при частоте 400Гц – почти в 3,5 раза. 2.5. Путь замыкания тока При прикосновении человека к токоведущим частям путь тока может быть различным. Всего существует 18 вариантов путей замыкания тока через человека. Основные из них: - голова – ноги; - рука – рука; - правая рука – ноги; - левая рука – ноги; - нога – нога. Степень поражения в этих случаях зависит от того, какие органы человека подвергаются воздействию тока, и от величины тока, проходящего непосредственно через сердце. Так при протекании тока по пути «рука – рука» через сердце проходит 3,3% общего тока, по пути «левая рука - ноги» 3,7%, «правая рука – ноги» 6,7%, «нога – нога» - 0,4%. Величена неотпускающего тока по пути «рука – рука» приблизительно в два раза меньше, чем по пути «рука – ноги». 2.6. Сопротивление человека Величина тока походящего через какой-либо участок тела человека, зависит от приложенного напряжения (напряжения прикосновения) и электрического сопротивления оказываемого току данным участком тела. Реферат: Электрический ток и его воздействие на человека Между воздействующим током и напряжением существует нелинейная зависимость: с увеличением напряжения ток растет быстрее. Это объясняется главным образом нелинейностью электрического сопротивления тела человека. На участке между двумя электродами электрическое сопротивление тела человека в основном состоит из сопротивлений двух тонких наружных слоев кожи, касающихся электродов, и внутреннего сопротивления остальной части тела. Плохо проводящий ток наружный слой кожи, прилегающий к электроду, и внутренняя ткань, находящаяся под плохо проводящим слоем, как бы образуют обкладки конденсатора емкостью С и сопротивлением его изоляции Vн (рис.2.2.). С увеличением частоты тока сопротивление тела человека уменьшается и при больших частотах практически становится равным внутреннему сопротивлению. При напряжении на электродах 40-45В в наружном слое кожи возникают значительные напряженности поля, которые полностью или частично нарушают полупроводящие свойства этого слоя. При увеличении напряжения сопротивление тела уменьшается и при напряжении 100-200В падает до значения внутреннего сопротивления тела. Это сопротивление для практических расчетов может быть принято равным 1000 Ом. 2.7. Окружающая среда Влажность и температура воздуха, наличие заземленных металлических конструкций и полов, токопроводящая пыль и другие факторы окружающей среды оказывают дополнительное влияние на условие электробезопасности. Во влажных помещениях с высокой температурой или наружных электроустановках складываются неблагоприятные условия, при которых обеспечивается наилучший контакт с токоведущими частями. Наличие заземленных металлических конструкций и полов создает повышенную опасность поражения вследствие того, что человек практически постоянно связан с одним полюсом (землей) электроустановки. Токопроводящая пыль также улучшает условия для электрического контакта человека как с токоведущими частями, так и с землей. 2.8. Фактор влияния

Реферат: Электрический ток и его воздействие на человека

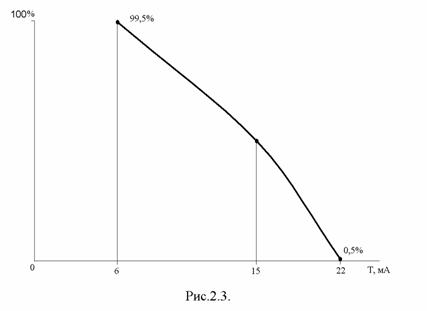

Фактор влияния играет важную роль при поражении электрическим током. На рис.2.3. представлен график зависимости освобождаемости студентов при поражении электрическим током, если им известно о том, что установка находится под напряжением.

ЛИТЕРАТУРА

1. Охрана труда на ж.д. транспорте. Под ред. Ю.Г. Сибарова. –М: Транспорт, 1981. 2. Беляев А.В. Выбор аппаратуры, защиты и кабелей в сетях 0,4 кВ Л.: Энергоатомиздат, 1988. 3. Долин П.А. Справочник по технике безопасности — М.: Энергоатомиздат, 1985.— 824с. 4. Основы безопасности жизнедеятельности I-XI классы. Программы для общеобразовательных учреждений.— М.: Просвещение, 1994.— 110с. 5. Основы безопасности жизнедеятельности. Справочник школьника /В.П. Ситников.— М.: Филол. об-во "Слово", 1997.— 448с.
